探究 | Intel FRED 实现

概述

FRED（Flexible Return and Event Delivery） 是 Intel 引入的新型特权级切换与事件处理架构，用于替代传统的 IDT 事件交付（IDT event delivery）和 IRET 返回机制，同时 AMD 也宣布在即将到来的 Zen6 中采用此功能，所以我认为有必要借此来简单介绍一下。

在阅读本篇内容前，需要读者对 x64 架构有一定的了解。

枚举

功能	支持	描述
FRED	CPUID.(EAX=07H, ECX=1H):EAX.FRED [Bit 17]	支持 FRED 指令和寄存器
LKGS	CPUID.(EAX=07H, ECX=1H):EAX.LKGS [Bit 18]	支持 LKGS 指令

这是两个独立的功能，任何支持 FRED 的处理器都将支持 LKGS。

启用

操作系统可以通过设置 CR4.FRED[bit 32] 来启用 FRED，启用后，传统 IDT，SYSCALL，SYSENTER 事件，都将统一转换成 FRED 事件。

开启与否，并不会影响 LKGS 指令，也不会影响 RDMSR 和 WRMSR 对于 FRED MSR 的访问。

FRED 仅适用于 64 位操作系统（IA-32e 模式），而 AMD 在设计之初取消了 IA-32e 模式下的 SYSENTER 指令，所以猜测未来 FRED 事件中也不会存在 SYSENTER。

MSR

FRED MSR	地址	功能
IA32_FRED_CONFIG	1D4H	配置 FRED 的功能
IA32_FRED_STKLVLS	1D0H	异常向量各自的最低栈级别
IA32_FRED_RSPn	1CCH - 1CFH	n= 0 - 3，各栈级别对应的 RSP
IA32_FRED_SSPn	1D1H - 1D3H	n= 1 - 3，各栈级别对应的 SSP
IA32_FRED_SSP0	6A4H	复用了原本 KCET.SS 的 IA32_PL0_SSP

• IA32_FRED_CONFIG：

  • Bits 1:0：当前栈级别（CSL）。

  • Bit 3：设置后，如果不进行栈切换，则将 SSP 递减 8。

  • Bits 8:6：不进行栈切换时 RSP 的递减量。

  • Bits 10:9：CPL = 0 时可屏蔽中断的栈级别。

  • Bits 63:12：事件处理入口，要求 4K 对齐。

• IA32_FRED_STKLVLS：
  • 代表的是 32 个异常向量在 CPL = 0 时使用的栈级别，每个向量占 2 位。
• IA32_FRED_RSPn：
  • 代表的是每个栈级别对应的 RSP。
• IA32_FRED_SSPn：
  • 代表的是每个栈级别对应的 SSP。

事件的交付

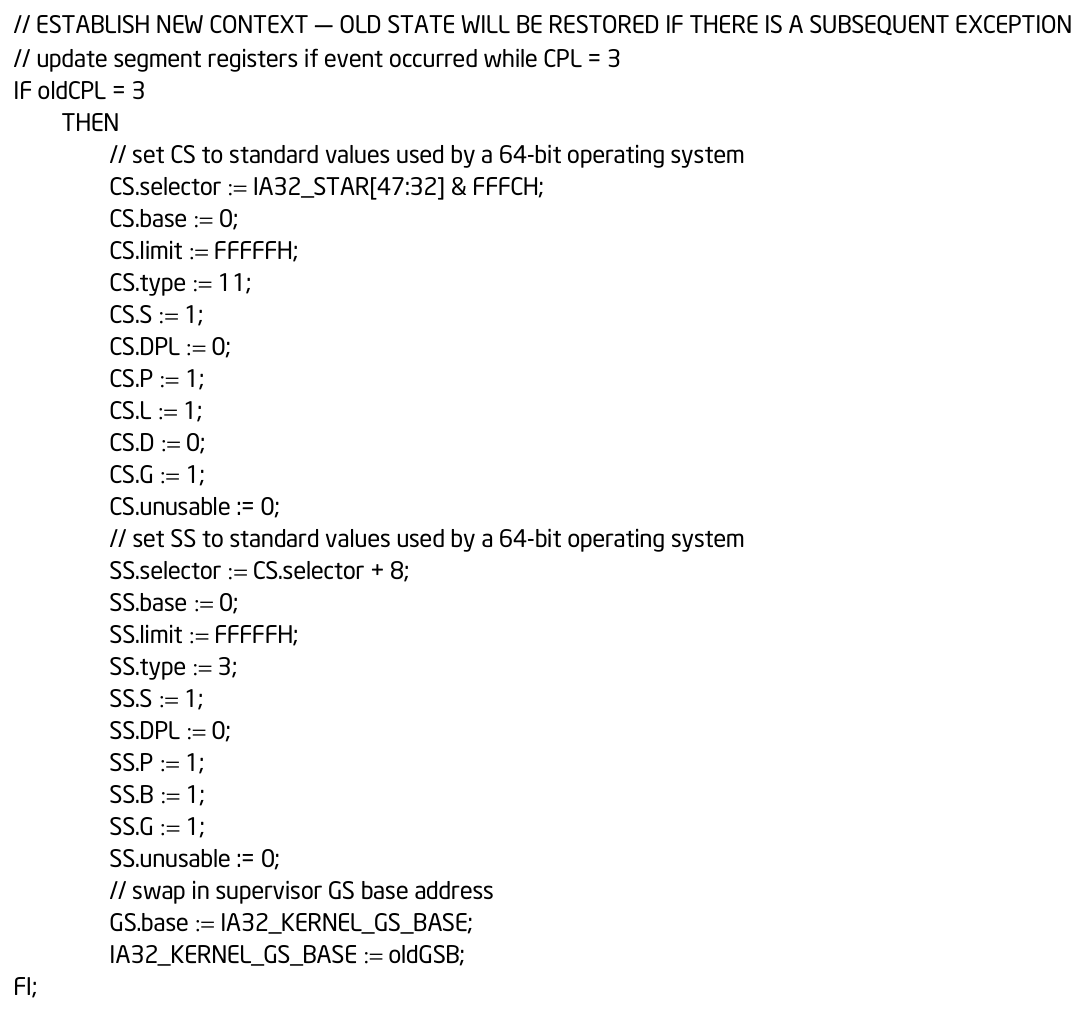

首先，如果事件发生在 CPL = 3，则根据 IA32_STAR [47:32] 设置新的 CS 和 SS，然后交换 GS.Base 和 IA32_KERNEL_GS_BASE：

下一步为设置新的 RIP：

RIP	来源	描述
IA32_FRED_CONFIG & ~FFFH	CPL = 3	使用 ERETU（返回用户态）
(IA32_FRED_CONFIG & ~FFFH) + 256	CPL = 0	使用 ERETS（返回内核态）

若 RIP 不符合分页标准，则先后尝试通过 #GP，#DF 产生 VM Exit，如果都没能产生 VM Exit 则会产生 Triple fault。 设置好 RIP 以后，会将 RFLAGS 设置为 2，随后设置 RSP，SSP，CSL 进行栈切换。

---

传统 IDT 的栈切换是依赖于 TSS 的，当中断或异常发生时，会根据以下因素决定是否进行栈切换：

• 如果中断 / 异常向量对应的 IDT Entry 的 IST 非零，则会无条件将 RSP 切换为 TSS 中 IST 字段对应的值。
• 否则，如果存在权限跃迁，就将 RSP 切换为 TSS 中 RSP 字段对应的值。
• 否则，不会进行栈切换。

而当开启 FRED 以后，栈切换方式会随之改变，并引入 栈级别 这个概念，FRED 事件发生时，首先会根据事件类型和 CPL 来确定 eventSL：

场景	eventSL
CPL = 3，既不是嵌套异常，也不是双重异常	0
CPL = 3，是嵌套异常，或是双重异常	IA32_FRED_STKLVLS[2v+1:2v]
CPL = 0，异常 / NMI	IA32_FRED_STKLVLS[2v+1:2v]
CPL = 0，外部中断	IA32_FRED_CONFIG[10:9]
CPL = 0，INT n / SYSCALL / SYSENTER	0

随后将 CSL 设置为 MAX(CSL, eventSL)，并根据以下因素决定是否进行栈切换：

• 如果事件发生在 CPL = 3，或 CSL 产生了变化，则将 RSP 切换为对应的 IA32_FRED_RSP，如果当前启用了 KCET，则同时将 SSP 切换为对应的 IA32_FRED_SSP。
• 否则，不进行栈切换，但会根据 IA32_FRED_CONFIG 中的 [8:6] 和 [3] 的配置来递减 RSP 和 SSP。手册并未提及这些字段的具体用途，猜测是在为 Red Zone 预留空间。

指令的变动

启用 FRED 后，某些指令的行为则会发生变动，以下指令会被禁用，尝试执行会产生 #UD 异常：

• CLRSSBSY，SETSSBSY：这两条指令将随着 Supervisor Shadow Stack Tokens 一起废除。
• SYSEXIT，SYSRET：改为使用 ERETU，ERETS 处理 SYSENTER 和 SYSCALL。
• SWAPGS：如果 FRED 转换的过程中 CPL 产生变化，处理器会自动交换 GS.Base。

并且调用门也随着 IDT 一起被废除，FRED 转换将成为唯一可以修改 CPL 的方式，当 far CALL，far JMP，far RET，IRET 试图修改 CPL 的时候，将产生 #GP 异常。

Windows FRED 配置与启用

在 Windows 10.0.29531.1000 版本内核中，FRED 的探测与启用时机，主要集中在系统初始化阶段，执行路径如下：

• KiSystemStartup
  • KiInitializeBootStructures
    • KiSetProcessorSignature
      • RtlDetectProcessorFeatures
    • KiSetFeatureBits

系统初始化调用 KiInitializeBootStructures 时，会调用 RtlDetectProcessorFeatures 来枚举处理器支持的能力，并将枚举的结果分别存放到 Prcb->FeatureBits 和全局变量 KeFeatureBits2，我们可以从 KiCpuFeatureTable 的表项中找到我们需要的两项：

KI_CPU_FEATURE_ENTRY <7, 1, 20000h, 0, 14h, 0, 4000000000h, 0> [FRED]
KI_CPU_FEATURE_ENTRY <7, 1, 40000h, 0, 14h, 0, 8000000000h, 0> [LKGS]

FRED 在 KeFeatureBits2 中对应的掩码是 4000000000h，LKGS 对应的是 8000000000h，如果同时处于置位状态，是否应该启用还取决于以下三个字段：

• LoaderBlock->Extension->BootDebuggerActive
• LoaderBlock->Extension->EnableFred
• LoaderBlock->Extension->VsmConfigured

只有当 EnableFred 处于置位，并且 VsmConfigured 处于复位的时候，KiFredEnabled 全局变量才会被设置，具体原因稍后会讲到，，真正启用 FRED 的地方是在 KiSetFeatureBits 里，在启用前，首先会先进行配置：

__writemsr(IA32_FRED_CONFIG, KiEnterUserModeEvent & 0xFFFFFFFFFFFFF834uLL | 0x40);
__writemsr(IA32_FRED_RSP0, TssBase->Rsp0);
__writemsr(IA32_FRED_RSP1, TssBase->Ist[3]);
__writemsr(IA32_FRED_RSP2, TssBase->Ist[1]);
__writemsr(IA32_FRED_STKLVLS, 0x1000020010uLL);

但是否启用，还需要通过 BootDebuggerActive 来检测系统是否存在调试器：

• 当存在调试器的时候，系统会不启用 FRED，继续使用传统的 IDT。
• 当不存在调试器的时候，则设置 CR4.FRED[bit 32] 启用 FRED，并将 IDT 的 Limit 清零。

由此可见，当前版本内核的 FRED 实现可能并没有支持双机调试，并且在配置 FRED 的时候，并未配置 IA32_FRED_SSPn，前面提到了 VsmConfigured 复位的要求，VsmConfigured 代表系统是否存在 SecureKernel，而 KCET 是 SecureKernel 的功能之一，所以猜测当前的 FRED 实现也没有支持 KCET。

Windows FRED 事件的处理

闲下来慢慢补。
